Vendégszoba kezelése

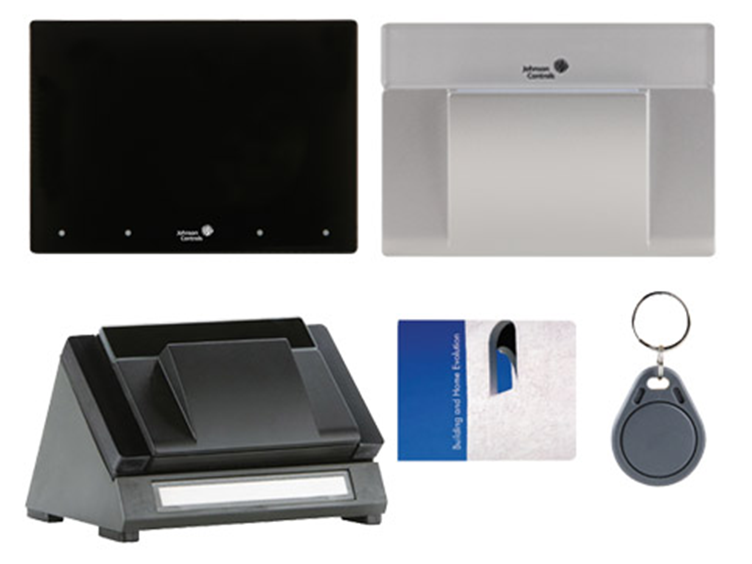

Hozzáférés-vezérlés
- Két kimeneti relé
- Négy testreszabható LED állapotkijelző ikon
- A kártyákat vagy kulcsokat az elülső oldaltól legfeljebb 30 mm-re beolvassa
- Két száraz, bináris bemenet
- A programozható időbeállítás letiltja az üres helyiségekben lévő szolgáltatásokat az energiatakarékosság érdekében
- LED jelzőfény az eszköz közvetlen kártyabetöltéseire
- Egy USB interfész és be- vagy kikapcsolás
- Az illesztőprogram gyors telepítést és telepítést biztosít
- Megfelel az ISO 7810 szabványoknak
- A szerigráfia mindkét oldalon, kérésre
- Kéttechnológiás verzió, RFID és mágneses csík kérésre”

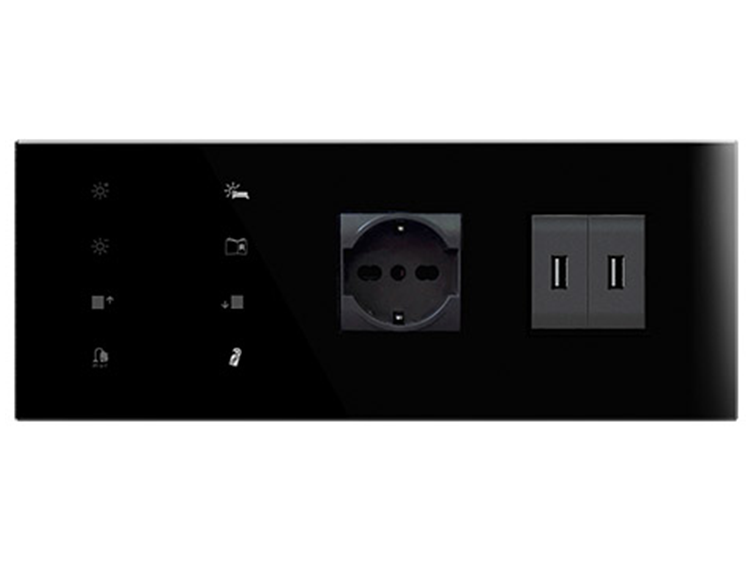

Ágy melletti panel
- 2 fázisú szobahőmérséklet-szabályozó beépített PI-vel a fűtés és hűtés vezérléséhez
- Beépített hőmérséklet-érzékelő és hátsó 2 pólusos csatlakozó, digitális vagy analóg bemenetekhez konfigurálható
- NTC közvetlen hőmérsékletérzékelő kompatibilitás. További NTC szonda szükséges, nem tartozék (GRTE-SEN vagy GRTESEN-2)
- LED-es vizuális visszajelzés
- Megfelel a brit, német és olasz hálózati szabványoknak
- KNX kommunikációs interfész
- Az egyéni eszközverzió testreszabható ikont és funkcióegyeztetést tartalmaz

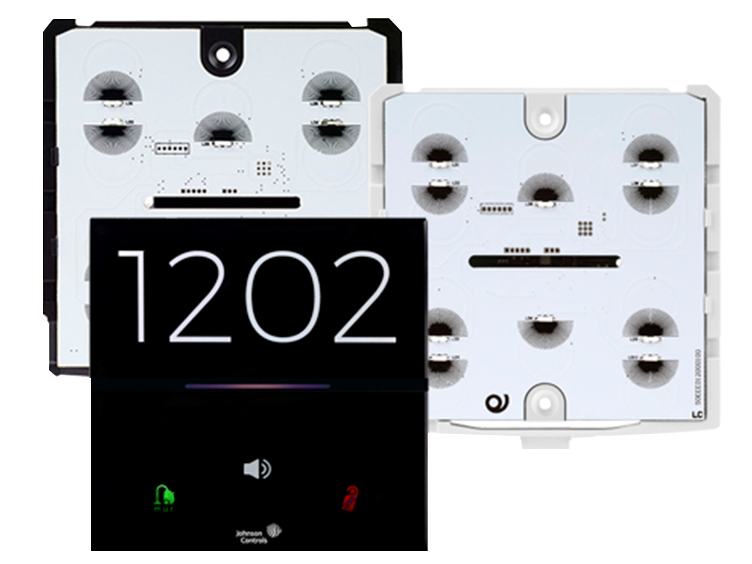

Elektronikus ajtópanel és fedelek
- 2 fázisú szobahőmérséklet-szabályozó beépített PI-vel a fűtés és hűtés vezérléséhez
- Beépített hőmérséklet-érzékelő és hátsó 2 pólusos csatlakozó, digitális vagy analóg bemenetekhez konfigurálható
- NTC közvetlen hőmérsékletérzékelő kompatibilitás. További NTC szonda szükséges (GRTE-SEN vagy GRTE-SEN2, nem tartozék)
- LED-es vizuális visszajelzés
- Megfelel a brit, német és olasz hálózati szabványoknak
- KNX kommunikációs interfész"

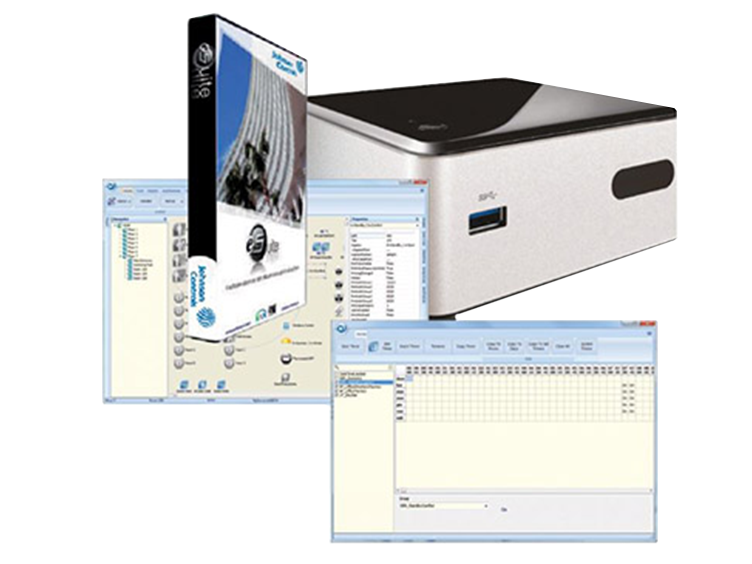

Hozzáférés-vezérlési szoftver
- Több helyiség és közös terület felügyelete a telepített licencnek megfelelően
- Ügyfélmunkaállomás vezérlése a telepített licenc alapján
- Korlátlan profilozási jogosultságok
- KNX függvények használata időzítési eseményekhez
- KNX objektumcsoportok létrehozása
- Az ETS KNX-ből elérhető objektumok automatikus importálása
- Adatok automatikus mentése
- Szűrők használata az elérhető eseménynaplók kereséséhez
- Adatok exportálása CSV, XLS vagy DOC formátumba
- Csatlakozás a buszhoz a Falcon könyvtár használatával
- Termékfelügyeleti rendszerek (PMS) csatlakoztatása
IO interfészek - modulok

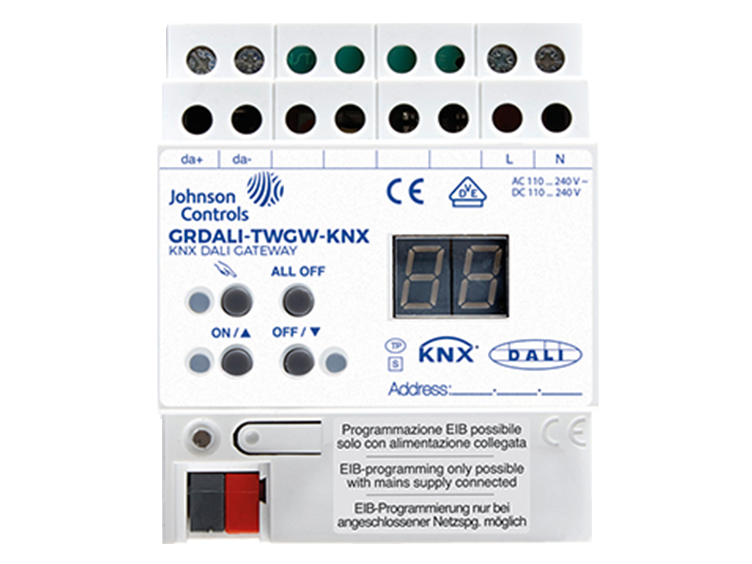

DALI-KNX Gateway
- Akár 64 DALI eszköz vezérlése
- Az összes csatlakoztatott DALI összetevő fő vezérlése
- Automatikus ECG-csere
- Egyéni vagy csoportcímek
- Vészvilágítás-szabályozás
- Hatásszabályozás dinamikus megvilágításhoz és színhatásokhoz
- A DALI csoportok kézi üzemeltetése
- Függvények letiltása minden DALI csoporthoz
- Üzemóra számláló
- DALI: 16 VDC

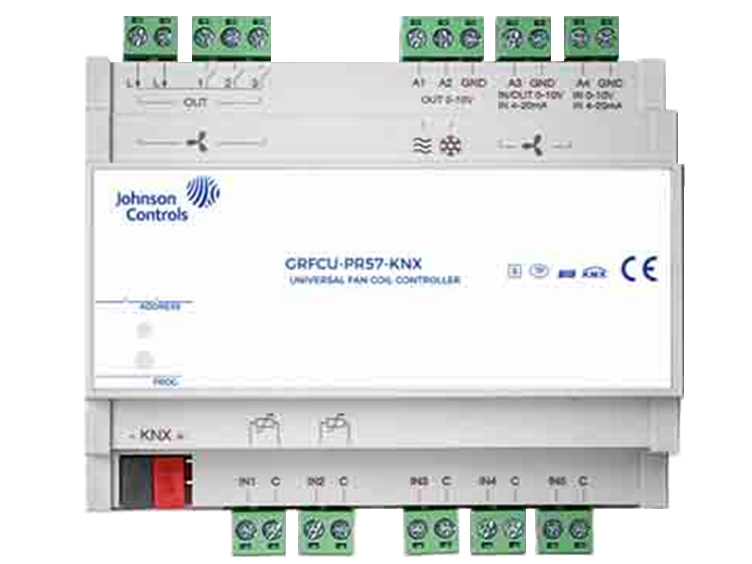

Ventilátortekercs vezérlő
- Három 0-10 V-os kimenet és 3 x 16 A-os relék
- Ha a reléket nem használják sebességváltókra, akkor azok fényeket vagy más terheléseket is működésbe hozhatnak
- Öt digitális bemenet a száraz érintkezőkhöz
- Egy 2/4-as csőventilátortekercs belső 2 fázisú PI algoritmussal való vezérlése

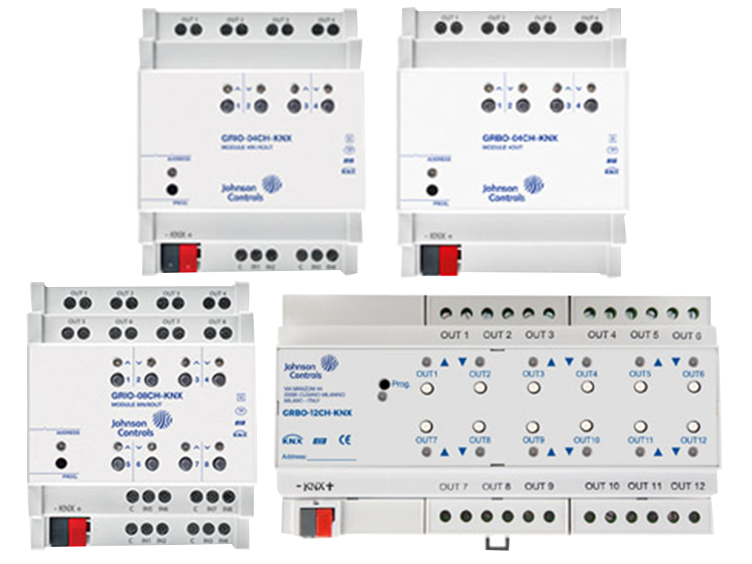

Universal Module 04-08-12 Out Plus
- Sínre szerelt eszközök interfészparancsokhoz
- Négy vagy nyolc bináris bemenet tiszta névjegyekkel
- Hagyományos kapcsolókészülékekkel kompatibilis
- Kézi gombok a helyi relék kapcsolásához és LED-ek a működés jelzéséhez

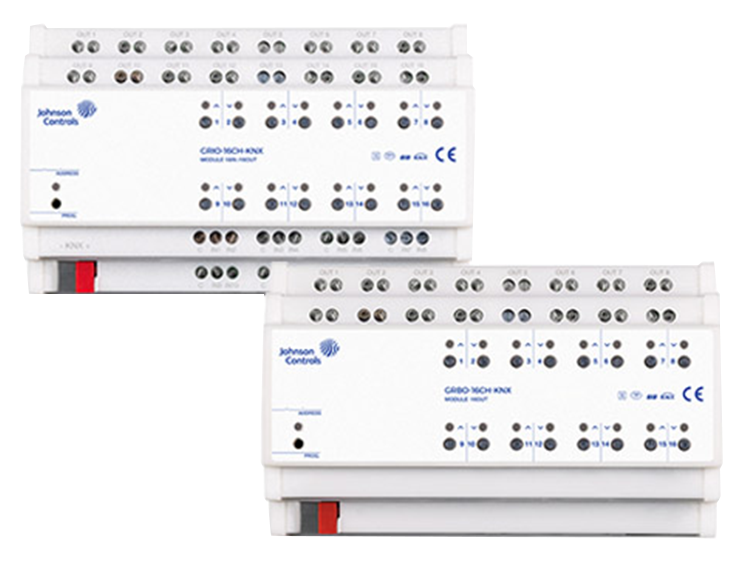

Universal Module 16 Out Plus
- Max. 16 független terhelés- vagy fényszabályozó
- Max. 16 független PWM elektromos szelep vezérlés, mágnesdob
- Max. nyolc független zár- vagy velencei vezérlő
- Max. nyolc mágnesszelep 3 pontos vezérléssel vagy szellőző ráccsal
- Max. négy független, 2 csöves ventilátortekercs működtető
- Max. két független, 4 csöves ventilátortekercs működtető
- Max. 16 független terhelés- vagy fényszabályozó
- Max. 16 független PWM elektromos szelep vezérlés, mágnesdob
- Max. nyolc független zár- vagy velencei vezérlő
- Max. nyolc mágnesszelep 3 pontos vezérléssel vagy szellőző ráccsal
- Max. négy független, 2 csöves ventilátoros tekercs működtető

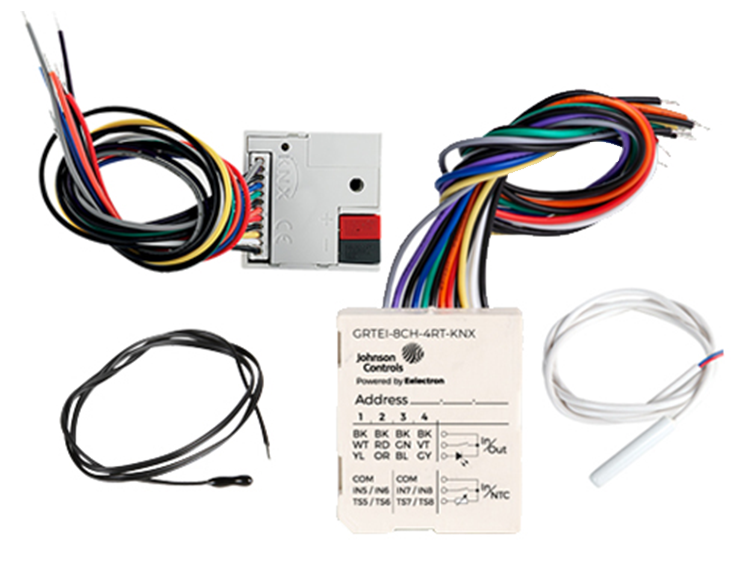

IO interfészek
- Négy kisfeszültségű kimeneti csatorna a LED jelzőfények meghajtásához
- Legfeljebb két hőmérsékletmérő, küszöbértékkel
- Legfeljebb két termosztát a fűtő- és hűtőrendszerek vezérléséhez
- 2 csöves és 4 csöves ventilátortekercs
- Két-négy kisfeszültségű kimeneti csatorna a LED jelzőfények meghajtásához
- Nyolc darab szabadon beállítható függvény
- KNX kommunikáció

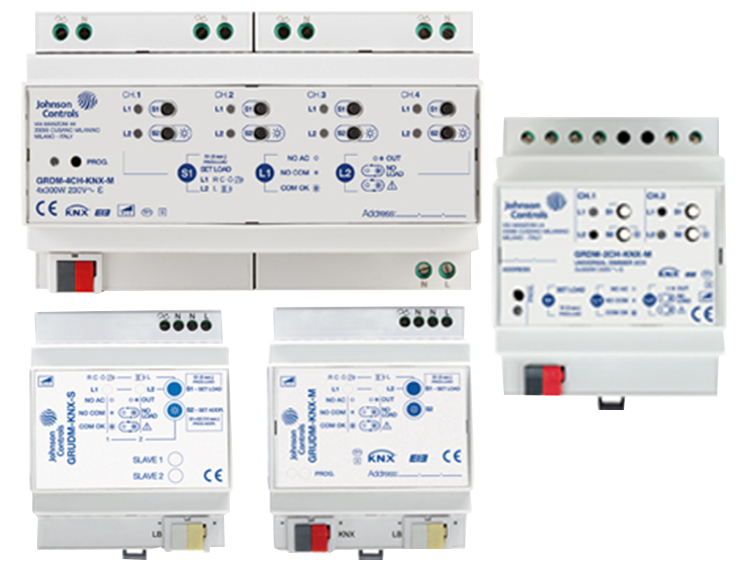

Fényerő
- Segít a lámpa kimenetének csökkentésében
- Lehetővé teszi az ellenállásos, kapacitív vagy induktív terhelések terhelésszabályozását
- Három csatorna, amelyek egymástól függetlenül, különböző fázisokon működnek
- 2/4 csatornák, a terhelés típusának automatikus azonosításával
- Állítható paraméterek a különböző lámpák vezérlésének optimalizálásához

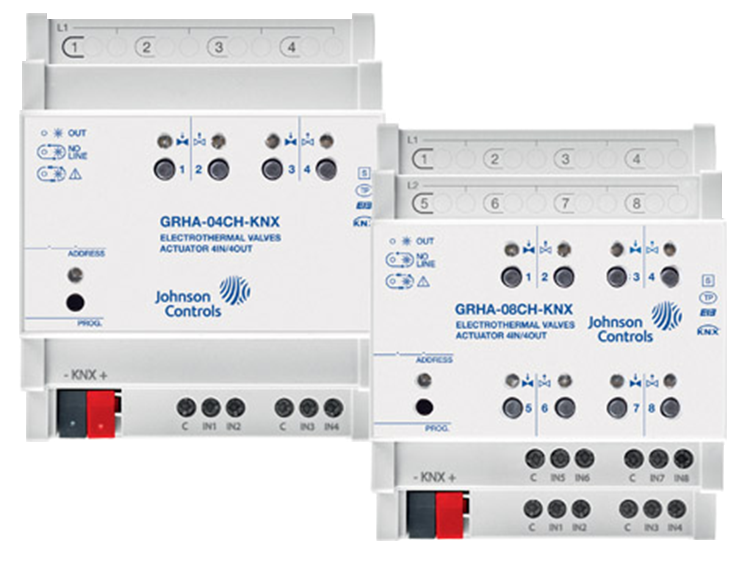

Fűtőmodulok
- Bemenet csatlakoztatása gombokhoz vagy lehetőségmentes kapcsolókhoz a be- vagy kikapcsolt parancsokhoz, a halványítás, redőnykapcsolók vagy vakok forgatókönyveihez, sorrendjeihez vagy lépésparancsaihoz
- A 1-4. bemeneti adatokat kimenetként kell konfigurálni, hogy aktiválni lehessen az egy jelzésű LED-eket vagy analóg bemenetként, hogy az NTC hőmérsékletszondákat csatlakoztathassuk a buszon a hőmérsékletmérések elküldéséhez, vagy négy teljes termosztátmodul kezeléséhez
- Minden egyes termosztátmodul négy fázisban képes integrált PI vezérlővel vezérelni a fűtő- és hűtőberendezések, szelepek, 2 csöves és 4 csöves ventilátortekercsek vezérlését
- A készülék négy további termosztát modult tartalmaz, összesen nyolc
- Nyolc logikai blokk használatával egyszerű kifejezéseket valósíthat meg logikai vagy küszöb operátorral, vagy algebrai és feltételes operátorokkal rendelkező összetett kifejezéseket
- Előre meghatározott algoritmusok használata a hőmérséklet- és páratartalom, illetve harmatpont-számítás arányos szabályozásaként
- Az eszköz KNX kommunikációs interfészt tartalmaz, amely a DIN sínekre való telepítéshez használható az LV elosztó szekrényekben
- A relék kézi kapcsolása független a busztól
- Kapacitív terhelések és az így keletkező nagy kapcsolási áramlatok kapcsolása
- A vezérlőbemenetek rugalmas hozzárendelése a kimenetek váltásához, például az RGBW lámpák vezérléséhez
- A kapcsolási kimenetek kapcsolási működtető szervként való működtetése
- Külső vezetékek csatlakoztatása
- Nincs szükség kiegészítő ellátásra vagy kikapcsolásra
- A kapcsolási állapot és fényerő visszajelzése
- Kapcsoló pozíciójának megjelenítése
- Égési funkció fluoreszkáló lámpákhoz
- Bekapcsolási és elsötétítési mód beállítása
- Időfüggvények: bekapcsolási késleltetés, kikapcsolási késleltetés, lépcsőmegvilágítás időzítő bekapcsolási idővel
- Üzemóra számláló
Kapcsoló - MiniPad - Érintőpanel

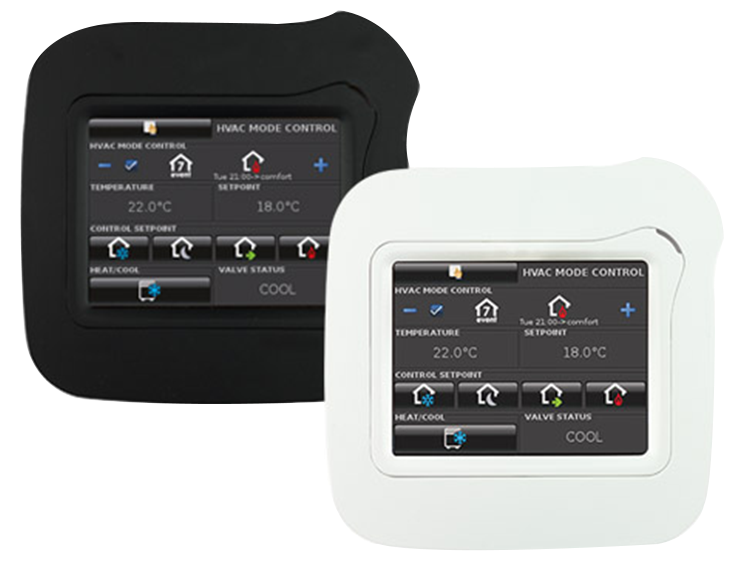

Érintőpanel 35
- Jelszavas védelem
- Terhelésszabályozás magas prioritású funkciók automatikus kikapcsolásával
- Opcionális DMX interfész a LED-ek és fények vezérléséhez

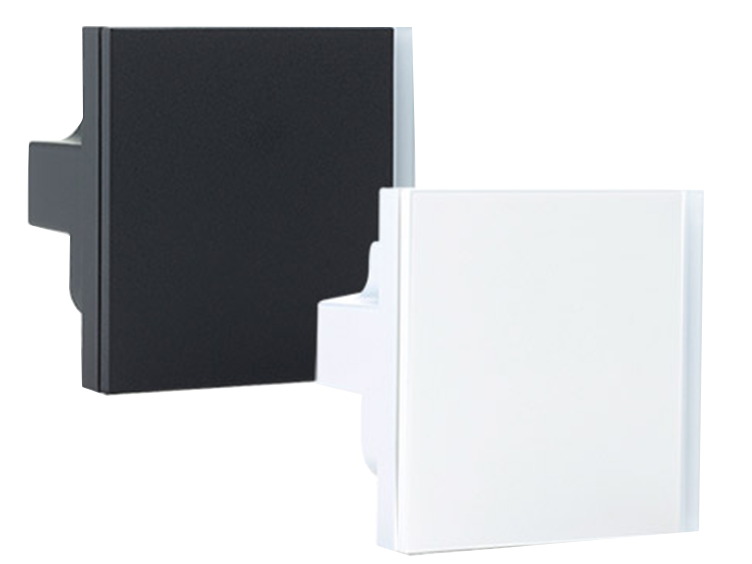

4 csatornás termosztát kapcsolása
- 2 fázisú szobahőmérséklet-szabályozó beépített PI-vel a fűtés és hűtés vezérléséhez
- Beépített hőmérséklet-érzékelő és hátsó 2 pólusú csatlakozó, digitális vagy analóg bemenetre konfigurálható
- Az NTC közvetlen hőmérsékletérzékelő kompatibilitása kiegészítő NTC szonda szükséges (GRTE-SEN vagy GRTE-SEN-2, nem tartozék)
- LED-es vizuális visszajelzés
- KNX kommunikációs interfész

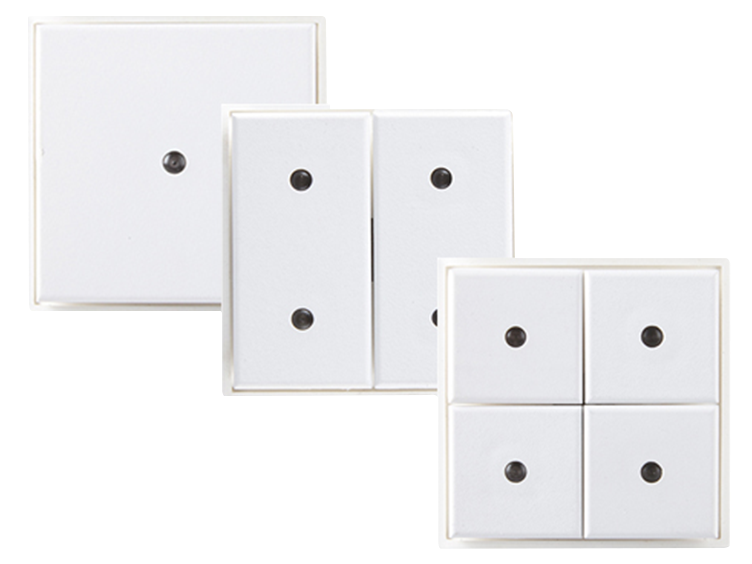

Miniswitch 1CH - 2CH - 4CH
- Három modell a kapcsolók száma alapján
- Konfigurálható gombok
- A TP1 (sodort érpár) KNX európai szabvány szerinti, megfelelő kommunikációs interfésszel felszerelve, a CEI EN 50090 szabvány szerint

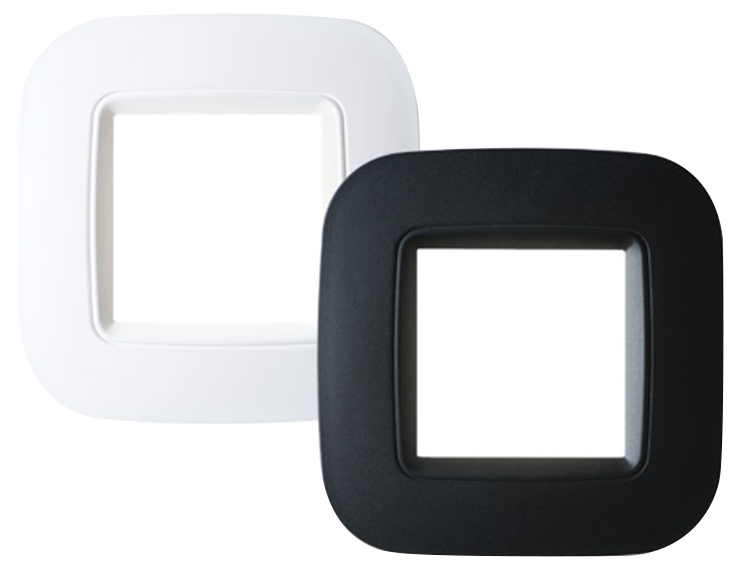

Miniswitch Accessories
- Négy/nyolc gomb a fények, fénymérők és redőnyök kezelésére
- Öt konfigurálható fehér LED elöl

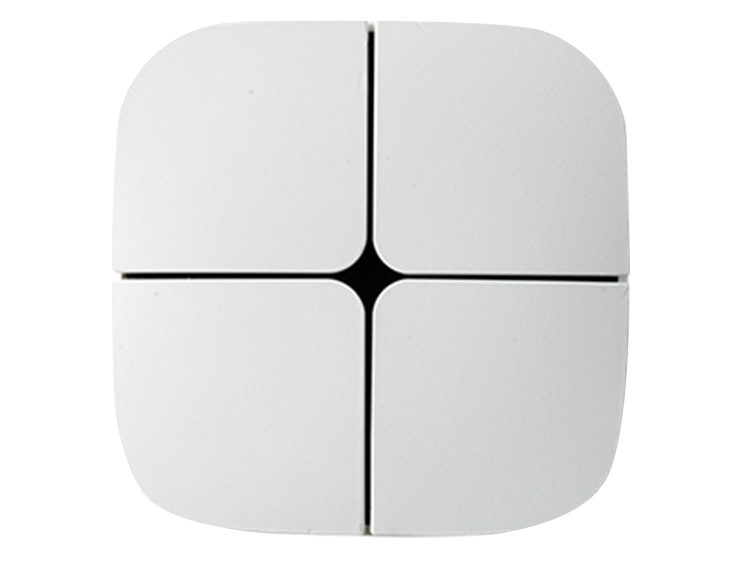

Minipad
- ETS konfigurálható LED-ek
- Tartalmazza a hőmérséklet-érzékelőt, amelyet a felhasználók szobahőmérsékletként konfigurálhatnak

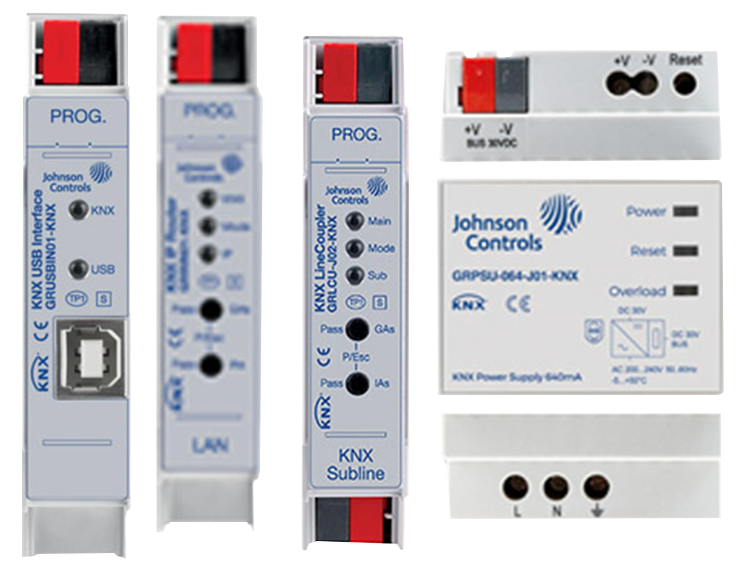

Rendszerösszetevők
Rendszerösszetevők
- Az IP-cím lekérése DHCP-kiszolgálóval vagy kézi konfigurálással (ETS)
- Ez az eszköz a magot, az eszközkezelést, az alagútfúrást és az útválasztási részt használó KNXnet vagy IP specifikáció szerint működik
- A KNX IP útválasztó GRRIN01-KNX szűrőtáblája (8 KB) van, és legfeljebb 150 táviratot tud pufferelni
- A KNX busz tápellátása
- Ez az eszköz a magot, az eszközkezelést és az alagútfúró részt használó KNXnet/IP specifikáció szerint működik
- Az eszköz támogatja a KNX Secure szolgáltatást, amelyet az ETS-ben lehet engedélyezni. Interfészes funkciójával (alagútfúrás) a KNX biztonsági rendszere megakadályozza a jogosulatlan hozzáférést.
- A gombok diagnosztikai célra szolgálnak
- A LED-ek jelzik a busz működési állapotát és kommunikációs hibáit
- Az IP-cím lekérdezése DHCP-kiszolgálótól vagy kézi konfigurálástól (ETS)
- Ez az eszköz a KNXnet/IP specifikáció szerint működik a mag, az eszközkezelés, az alagútfúrás és az útválasztási rész használatával
- A KNX IP útválasztó GRRIN01-KNX szűrőtáblája (8 KB) van, és legfeljebb 150 táviratot tud pufferelni
- A KNX busz tápellátása
- Feszültség- és áramszabályozás
- Rövidzárlat elleni védelem
- Képes 30 V egyenáramú áramellátást biztosítani egy további két terminálból
- Az eszköz alapértelmezett beállításainak visszaállításához nyomja le és tartsa lenyomva a gombot
- Visszaállítás 20 másodpercre
